产品中心 > 示波器 > 数字示波器 > 数字示波器SDS1302CFL
  • 数字示波器SDS1302CFL

  • 产品编号:08067
  • 产品名称:数字示波器
  • 产品型号:SDS1302CFL
  • 订货编号:
  • 市 场 价:¥14780.00
  • 促 销 价:
  • 产    地:深圳
  • 简要参数:
    300MHz,双通道,采样率实时1GS/s(每通道)、2GS/s(半通道),等效50GS/s,存储深度12k(每通道)、24k(半通道),7寸彩色TFT,USB 、LAN、Pass/Fail接口。
  • 人    气:572

产品介绍

技术规格

产品配件

国际化的研发理念,打造出性能更强大、操作更人性化的SDS1000CFL系列!该产品秉承了鼎阳产品的多功能、高性能,提供最多四通道与一个外部触发输入通道,可同时捕获显示多路信号,满足产品开发及验证的应用需求。

同时,产品配备高达2GSa/S的采样率,7寸彩色TFT LCD液晶屏,满足了复杂硬件设计中更高带宽、更高采样率的测试需求。单通道24K的存储深度更是领先于国内同类型产品,信号观测时间更长、更深入洞察信号细节。强大的触发和分析能力使其易于捕获和分析波形,大大提高测试效率。丰富的接口配置实现与PC无缝连接,满足对波形数据的处理需要及快捷组建测试系统。

特性及优点:

高性能示波器:

·带宽为300MHz、200MHz、100MHz、70MHz

·4个模拟通道+外触发通道

·单通道2G Sa/s采样率,24Kpts存储深度

完整的连接标准:

·双USB Host:支持U盘存储以及固件升级;

·USB Device:支持远程控制及PictBrige

 更多信号显示:

·7英寸宽视角64K色TFT-LCD显示屏

·超大屏幕8×18格波形显示范围

    更高效率:

4组参考波形,20组设置,20组波形内部存储

5种触发功能:边沿、脉宽、视频、斜率、交替

6位硬件频率计实时计数显示

独特的数字滤波与波形录制功能

4种存储类型:设置数据、波形数据、界面位图、CSV文件

实时显示日期跟时间,支持电流探头、电压探头切换

12种语言显示及嵌入式在线帮助、一键存储、一键打印功能





基本配置
产品名称 数字示波器
产品型号 SDS1302CFL
模拟通道垂直系统
    输入通道 2
    带宽(-3dB) 300MHz
    上升时间 <1.2ns
    带宽限制 20MHz
    垂直分辨率 8bit
    垂直灵敏度 2mV - 5V/div
    直流垂直增益精度 5mv/div-5v/div:≤±3%
2mv/div: ≤±4%
    输入耦合 直流、交流、接地(AC、DC、GND)
    输入阻抗 1M欧姆‖13pF,50Ω
    最大输入电压 ±400V(DC+AC峰值),CAT I,CAT II
    探头数量 2
水平系统
    时基范围 1.0ns/div-50s/div
    时基精度 ±100ppm(在任何大于 1ms 的时间间隔)
    时基模式 MAIN, WINDOW, WINDOW ZOOM, SCAN, X-Y
模拟信号采集系统
    实时采样率 1GSa/s(每通道),2GSa/s(半通道)
    等效采样率 50GSa/s
    记录长度 12K(每通道),24k(半通道)
    采集模式 实时采样、等效采样
触发系统
    触发源 CH1 、CH2、 CH3、CH4、Ext、Ext/5、AC Line
    触发类型 边沿、脉宽、视频、斜率、交替
    触发耦合 直流、交流、低频抑制、高频抑制
    触发抑制 100ns – 1.5s
    内部触发电平范围 CHX 距离屏幕中心 6 格
    外部触发电平范围 EXT: ±1.2V
EXT/5: ±6V
测量运算系统

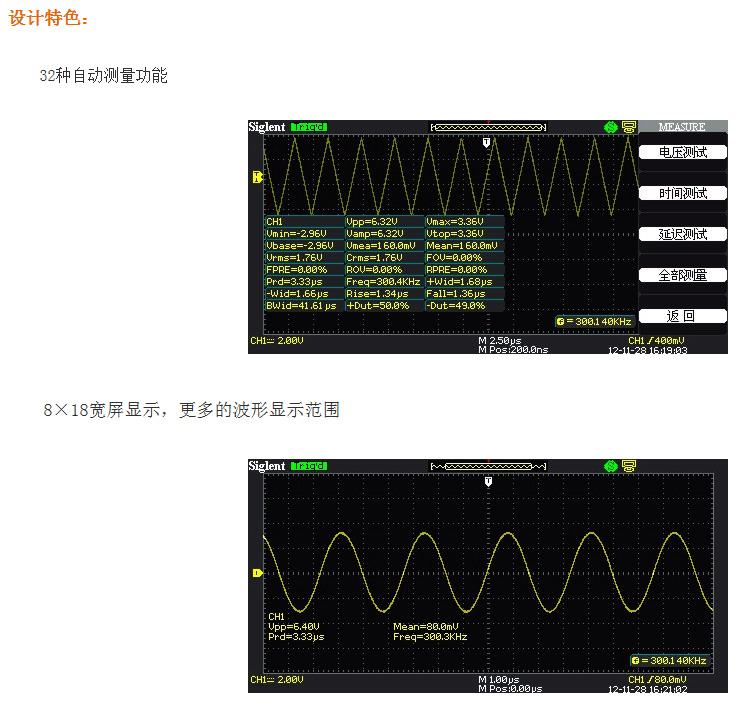

    自动测量 最大值、最小值、峰峰值、幅值、顶端值、底端值、周期平均值、平均值、周期均方根、均方根、上升过激、下降过激、上升前激、下降前激、上升时间、下降时间、频率、周期、 脉宽、正脉宽、负脉宽、正占空比、负占空比、相位、FRR、 FRF、FFR、FFF、LRR、LRF、LFR、LFF
    光标测量 手动、追踪、自动
    自动计数器 直流耦合, 从 10Hz 到最大带宽
    波形运算 + 、 - 、×、 ÷、FFT
    保存/调用 提供 2/4 组参考波形,20 组设置、10 组波形之内部储存/调
    存储格式 位图存储、CSV存储、波形存储、设置存储
显示系统
    显示器 7 英寸(178mm) 彩色 TFT LCD
    显示器分辨率 480(水平)个像素×234 (垂直)像素
    波形显示方式 点,矢量
    语言种类 简体中文 、繁体中文、英文、德语、日语、法语,韩语、阿拉伯语、俄语、西班牙语、葡萄牙语、意大利语
接口
    标配 双USB Host、USB Device、LAN、Pass/Fail out
电源要求
    电压范围 100-240V AC, CAT II, 自动选择
    频率范围 45Hz-440Hz
    功率使用 50VA Max
物理与环境特性
    尺寸 长 358mm*宽 156mm*深 118mm
    重量 4.3 kg
    环境温度/湿度 工作:10℃ 至 +40℃,85%RH,40℃,24 小时
不工作:-20℃ 至+60℃,85%RH,65℃,24 小时
    海拔高度 工作:3000 m
不工作:15,266m
其它
序号产品名称型号主要参数价格
1 电流探头 CP5500 最大连续电流500Arms,带宽5MHz电流探头,峰值电流750A,转换比例100mV/A、10mV/A,交直流测量精度100mV/A (±1%±10mA),10mV/A (±1%±100mA),标配DC 12V/1.2A电源适配器。 ¥34580.00
2 电流探头 CP4020 最大连续电流20Arms,带宽100kHz电流探头,峰值电流60A,转换比例:50mV/A、5mV/A,直流测量精度:50mV/A(0.4A-10ApK)±2%、5mV/A(1A-60ApK)±2% ,9V干电池供电。 ¥2400.00
3 电流探头 CP4050 最大连续电流50Arms,带宽1MHz电流探头,峰值电流140A,转换比例:500mV/A、50mV/A,直流测量精度:500mV/A(20mA-14ApK)±3%±20mA 、50mV/A (200mA-100ApK) ±4%±200mA、50mV/A (100A-140ApK)±15%max,9V干电池供电。 ¥5880.00
